潜油泵绝缘监测
利用潜油电动机带动电动潜油多级离心泵将井下原油举升到地面的一种采油方法。简称潜油电泵采油或电潜泵采油。电动潜油泵系统包括井下机组、地面控制和电力传送三个部分。SKIM800绝缘监测是对采油电潜泵预防性监测设备
利用潜油电动机带动电动潜油多级离心泵将井下原油举升到地面的一种采油方法。简称潜油电泵采油或电潜泵采油。电动潜油泵系统包括井下机组、地面控制和电力传送三个部分。井下机组主要有电动潜油多级离心泵、潜油电动机和潜油电动机保护装置（如绝缘监测设备）；地面控制主要有采油井口装置、电动潜油泵控制柜和电动潜油泵变压器；电力传送部分是电动潜油泵电缆，用电动潜油泵电缆将地面电力送到井下。本方案主要介绍SKIM800在线绝缘监测设备针对油井电潜泵的绝缘监测方案，更有效对采油平台电力进行预防性保护。

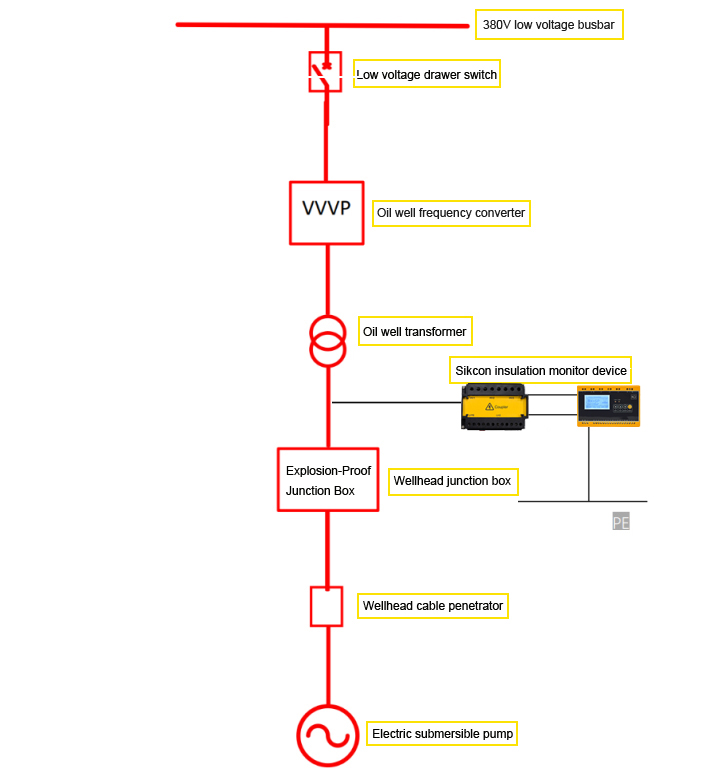

希科技术SKIM800绝缘监测仪是针对复杂工业电网和传动系统推出的大型绝缘监测仪表，用于实时在线监测电网对地绝缘性能。SKIM800 型绝缘监测仪采用低频脉冲方波注入法可以可靠地、准确地监视交流、直流、交直流混合IT系统 （不接地系统）对地的绝缘阻值。由于各种应用、系统类型、操作条件、变速驱动器的应用，高系统泄漏电容等，测量技术必须能够满足不同的要求，以确保优化响应时间和相对不确定性。下图是某油田低压开关到到电潜泵设备单线图。
图中显示380V电压经过低压抽屉开关经过变频器经过变压器将电压升到2000V再经过电缆穿透器最后到电泵带动电机工作，该供电系统为IT系统，电源侧不接地，了解该设备工况后我们选择SKIM800带耦合器型号，SKIM800本身可以应用于800V以下的未接地系统，配上耦合器可以用于4600V以下的不接地系统。该型号能够在线监测用电系统的绝缘情况。
SKIM800有一个LCD显示屏能够直观显示系统电阻和电容，可设电阻预警值和电阻报警值。SKIM800全天候不停机进行监测，安全方便。该设备目前运行良好，监测数据和人工测试数据吻合，极大的简化维护人员的工作量。SKIM800匹配耦合器适用于AC4800V/DC4800V以下IT系统的在线绝缘性和泄露电容的监测，可全天候监测。
