SKIM800绝缘监测仪

适用于AC800V/DC1000V以下IT系统的主回路和控制电路

上一：SKIM600M绝缘监测装置

下一：SKIM400绝缘监测装置

描述

SKIM800绝缘监测仪采用低频脉冲方波注入原理，准确监测1KV以下交流、直流、交直流混合IT系统（未接地系统）的绝缘电阻。SKIM800与IEX3000耦合器配合，用于1KV~10KV电网的在线监测，可用于主电路和控制电路。

SKIM800绝缘监测装置技术资料下载

SKIM800规格

项目	值
IT系统额定电压	≤800V
电源供应	AC 85-265V, DC18-36V
报警值Ran 1	1…20MΩ
R=0.5xRan和G=1μF时的响应时间	≤4s
绝缘报警延迟	0…9999s
测量电压（U1）	40V
内阻（R1）	≥180 kΩ
电阻测量范围	1kΩ~20MΩ
交流阻抗	0~20mA(≤500Ω)
测量精度（1~5kΩ）	士1 kΩ
测量精度（5kΩ~1MΩ）	+10 %
+15%允许泄漏电容（Ce）	≤200μF（手册中的分布电容曲线）

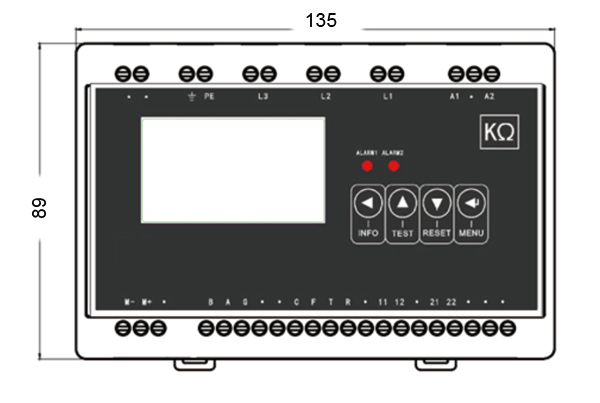

SKIM800尺寸：
