SKIM400绝缘监测装置

AC400V及AC/DC400V以下IT系统的主电路和控制电路。

上一：SKIM800绝缘监测仪

下一：SKIM200绝缘监测装置

描述

SKIM400是一款适用于交流、直流和交流/直流400V以下IT系统主电路和控制电路的绝缘监测设备。
SKIM400只能独立进行绝缘监测，不能与绝缘故障定位相结合。

IT系统绝缘监测装置

型号*	SKIM200	SKIM400	SKIM600M	SKIM600FL	SKIM600H
主电路	X	√	√	√	√
控制电路	√	√	√	√	√
直流	-	400V	400V	400V	-
自动控制	230V	400V	690V	690V	1140V
直流/交流	230V	400V/400V	400V/690V	400V/690V	1140V
IFL系统	X	X	X	√	X

注：Sikcon可根据客户需求定制不同电压和功能的绝缘监测产品。

SKIM400功能：
1.适用于AC/DC 400V以下的IT系统主电路和控制电路
2.内部/外部测试/重置按钮
3.自动和手动复位功能
4.多类型、宽范围控制电源输入
5.人性化、易于操作的界面，可显示各种参数和系统漏电容
6.DIN导轨安装方法
7.带背光的LCD屏幕显示器
8.测量并显示未接地系统的绝缘电阻
9.漏电容的测量和显示（C）
10.通过Modbus RS-485进行通信
11.可调响应延迟
12.两个独立的报警继电器（每个继电器都有一个开关触点）
13.N/O或N/C操作（可选）

SKIM400绝缘监测装置技术数据下载

SKIM400规格

项目	值
IT系统额定电压	≤230V
电源供应	AC 85-265V, DC18-36V
报警值Ran 1	1…9999 kΩ
R=0.5xRan和G=1μF时的响应时间	≤4s
绝缘报警延迟	0…9999s
测量电压（U1）	50V
内阻（R1）	≥152 kΩ
电阻测量范围	1kΩ~20MΩ
电阻测量范围	1kΩ~20MΩ
测量精度（1~5kΩ）	士1 kΩ
测量精度（5kΩ~1MΩ）	+15 %
+15%允许泄漏电容（Ce）	≤200μF（手册中的分布电容曲线）

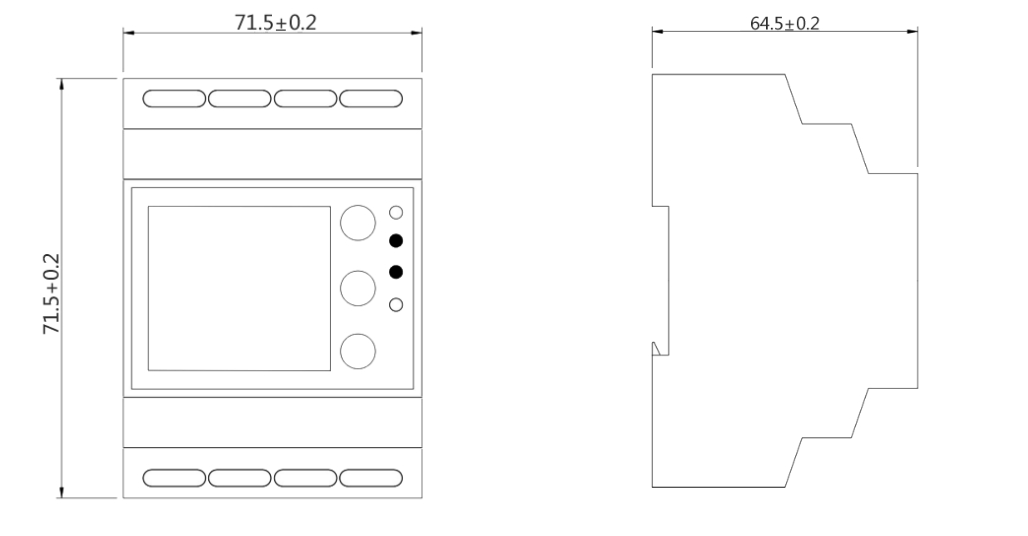

SKIM400尺寸：
