蓄电池储能绝缘故障定位

该解决方案主要关注IFLS-600和SKIM1000EV在储能系统中的应用

项目背景
随着新能源的快速发展，近年来全球储能行业也发展迅速，尤其是电池储能主导了市场。未来发展前景广阔。然而，该行业的发展也面临着一些挑战，如安全问题。储能安全事故频发。为确保储能柜的安全运行，必须监测电池健康数据，电池对地绝缘性能是一个非常关键的数据。
电池储能柜是一种特殊的电网系统——中性点不接地系统，简称IT电网。该系统在正常情况下不接地。当系统对地的绝缘性能降低时，系统中会发生接地故障。储能柜不能正常工作，会发生火灾等安全事故。该解决方案基于中国的一个电池储能项目。该解决方案已运行多年，使用效果良好。

解决方案
为了实时监测储能柜对地的绝缘性能，希科提出了两种并行解决方案

在上图中，安装了IFLS-600故障定位系统和SKIM1000EV绝缘监测仪。

当电池组向电网供电时（IFLS-600开始工作）
SKIM600FL持续发出测量信号，实时监测电网中的多个电池组。当系统绝缘电阻低于预设报警值时，SKIM600FL向主机发送报警信号，并向电网注入故障定位信号。同时，它通过RS485通信向SKIF12故障定位器发送命令，开始捕获CT电流互感器中的信号，以定位特定的电池组故障。设备监控数据和报警数据可以集中显示在中央控制屏幕上。

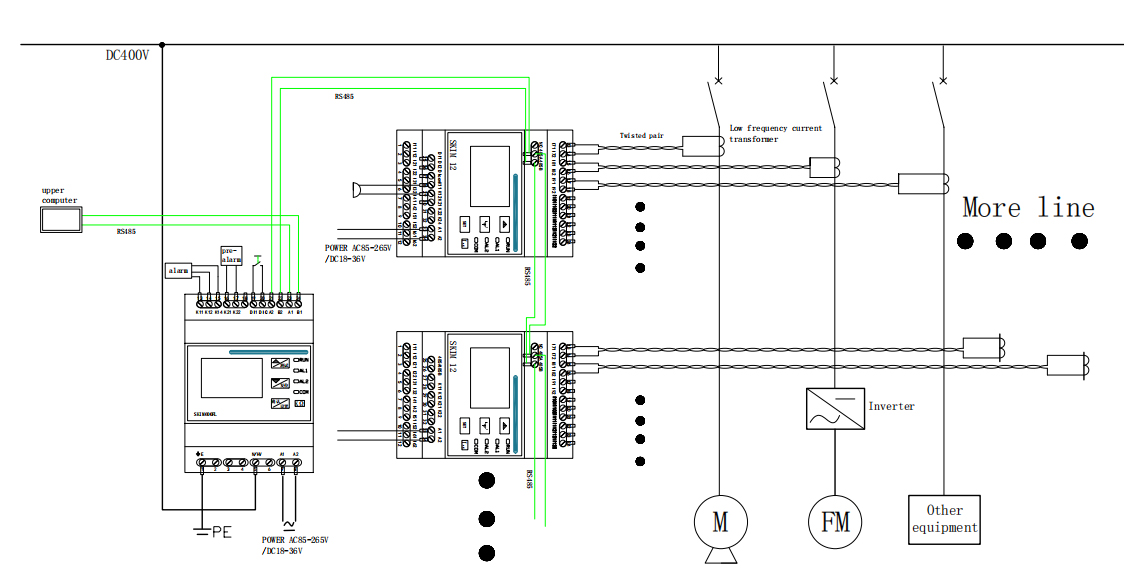

IFLS-600在直流电网系统中的应用

当电池组不供电时（SKIM1000EV开始工作）
储能系统中有几个电池组。当电池组充满电时，不需要投入运行。直流侧断路器开关断开，将与电网断开，导致绝缘故障定位系统无法检测其绝缘电阻。因此，我们需要添加SKIIM1000EV绝缘监测器来对其进行离线测量。当直流侧断路器断开时，辅助信号会反馈给SKIIM10000EV，使其能够工作并连续测量电池组。否则，SKIM1000EV退出并切换到SKIM600FL进行系统绝缘故障位置监测。
