油井潜水泵

SKIM800监测油井中潜水泵的绝缘电阻。

Sikcon Technology的SKIM800绝缘监测仪是一种用于复杂工业电网和输电系统的大型绝缘监测仪。它用于实时在线监测电网对地的绝缘性能。SKIM800绝缘监测仪采用低频脉冲方波注入法，可靠准确地监测交流、直流和交流/直流混合IT系统（未接地系统）对地的绝缘电阻。由于各种应用、系统类型、操作条件、变速驱动应用、高系统泄漏电容等，测量技术必须能够满足不同的要求，以确保优化的响应时间和相对不确定性。本文通过实际案例应用，介绍了SKIM800绝缘监测仪在油井潜水泵绝缘性能监测中的应用。

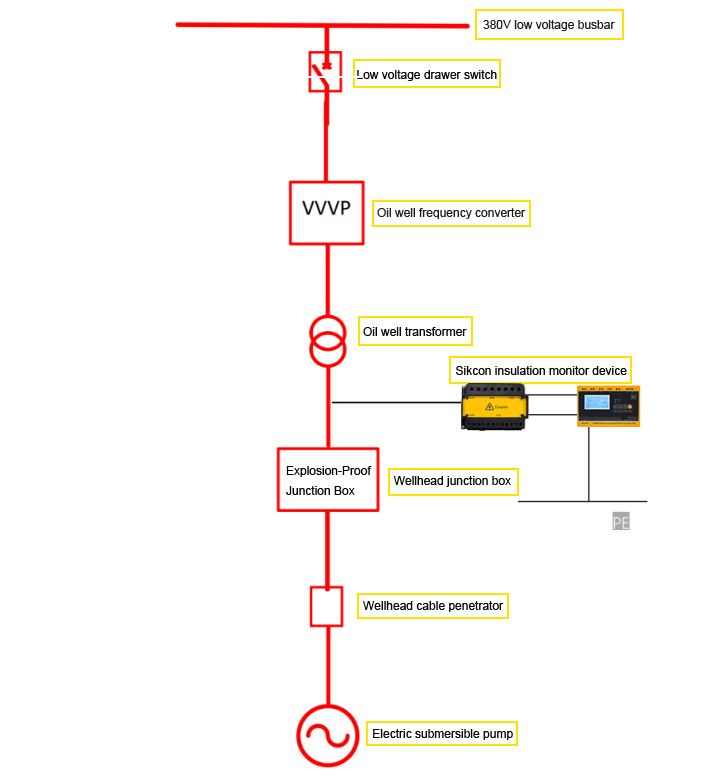

下图是油田潜水泵设备低压开关的单线图。

SKIM800与油井电潜泵电网中的耦合器。
380V电压通过低压抽屉开关、变频器、变压器，电压升至2000V，然后通过电缆穿线器到达电动泵，驱动电机。电源系统为IT系统，电源侧不接地。在了解了设备的工作条件后，我们选择了带耦合器型号的SKIM800。SKIM800本身可用于800V以下的未接地系统，配合耦合器，可用于4600V以下的未接地系统。该模型可以在线监测电力系统的绝缘情况。

SKIM800具有LCD显示器，可以直观地显示系统电阻和电容，并可以设置电阻警告值和电阻报警值。SKIM800每天24小时不停机监测，安全方便。设备目前运行良好，监测数据与手动测试数据一致，大大简化了维护人员的工作量。SKIM800匹配耦合器适用于AC4800V/DC4800V以下IT系统的在线绝缘和漏电容监测，可以全天24小时监测。
