产品介绍：
RCMX100 系列剩余电流监视继电器（又称为漏电继电器）是一款带数显的电气安全预防性监测产品，与CT 及 KCT 精密剩余电流互感器匹配，用于交流接地电网中，RCMX100能够精确测量电网的对地剩余电流值及判断故障支路，并能将剩余电流值通过RS485通讯接口传输至上位机。一个 RCMX100 型剩余电流监视继电器能够支持 1 路剩余电流监视。产品具有抗干扰能力强，检测精度高，组网灵活等特点。
RCMX100剩余电流监测器技术数据下载
产品参数：
| 项目 | 参数 | |||||||||
| RCMX100A(S) | RCMX100C(S) | RCMX100E(S) | RCMX100G(S) | RCMX100ZA | RCMX100AC | |||||
| 执行标准 | GB23387-2016 | |||||||||
| 型 式 类 别 | 继电器种类 | A型 | AC型 | |||||||
| 运行方式 | 需要辅助电源。辅助电源故障时：当 85%Usn＞Us≥85V 时，不能自动动作，但发生剩余电流故障时，能按预期要求动作； 当 Us＜85V 时，继电器回复初始状态不工作。 | |||||||||
| 主体结构型式 | 分体式，CT/KCT 互感器+监测继电器 | |||||||||
| 主电路接线方式 | 贯穿式， | |||||||||
| 自动重复位 | 剩余电流故障动作后无自动重复位 | |||||||||
| 主电路额定电压 Un(50Hz) | 默认AC230(220)V, 如需要AC380V请提前说明(可定制 AC110V) | |||||||||
| 主电路额定电流 In | AC50～2000A | |||||||||
| 主电路额定短时耐受电流 Icw | 10In | |||||||||
| 额定剩余动作电流 I Δn | 0.03～0.3A 4档拨码可调 |
0.1～1.0A 4档拨码可调 |
0.5～5.0A 4档拨码可调 |
2～10A 4档拨码可调 |
0.03～10A 10档拨码可调 |
0.03～30A 10档拨码可调 |
||||
| 极限不驱动时间Δt | 0.1~1s (0.06~0.3s) 4档拨码可调 |
0~5s 10档拨码可调 |
0~5s 10档拨码可调 |
|||||||
| 预警报警 | 含报警功能，不带预警功能（预警功能产品型号后缀为P） | |||||||||
| 额定剩余不动作电流 I Δno | 50%I Δn | |||||||||
| 额定绝缘耐冲击电压 | 中性线与相线间；6KV | |||||||||
| 辅助电源电压 Usn(50Hz) |
默认AC230(220)V , 如需要AC380V请提前说明 (可定制 AC110V) 正常工作电压范围：85%～110%Usn |
|||||||||
| 输出触点型式及容量 | 1C 触点，阻性负载容量：5A/250V AC,5A/30V DC | |||||||||
| 指示灯 | 电源指示：绿色 LED； 报警指示： 红色 LED | |||||||||
| 自检试验 | 手动测试按键 | |||||||||
| 复位方式 | 手动复位按键 | |||||||||
| 工频耐压 | 端子与外壳间 | AC2000V/50Hz,1min； | ||||||||
| 输出回路断开触点间 | AC1500V/50Hz,1min | |||||||||
| 使用环境 | 温度：-20℃~+55℃ , 湿度 5%～75%RH（无凝露） | |||||||||
| 存储环境 | 温度：-20℃~+70℃ ; 湿度 5%～85%RH（无凝露） | |||||||||
| 污染等级 | 污染等级 3 | |||||||||
| 安装类别（过电压类别） | 使用类别Ⅲ | |||||||||
| 防护等级 | IP20 | |||||||||
| 功耗 | ≤5VA | |||||||||
| 安装方式 | 互感器采用打孔安装，监测继电器 TS35/7.5/NS 35/NS 32 标准导轨安装 |
|||||||||
| 产品外形尺寸 | 详见外形尺寸图 | |||||||||
| 产品重量 | 监测继电器约 350g | |||||||||

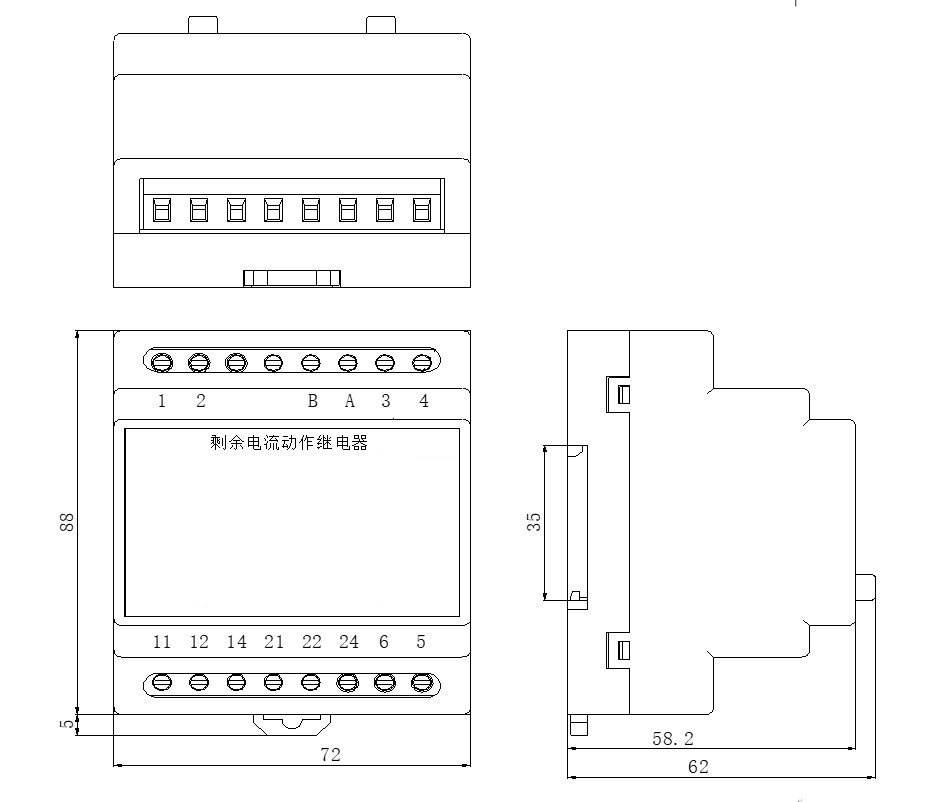

产品尺寸
